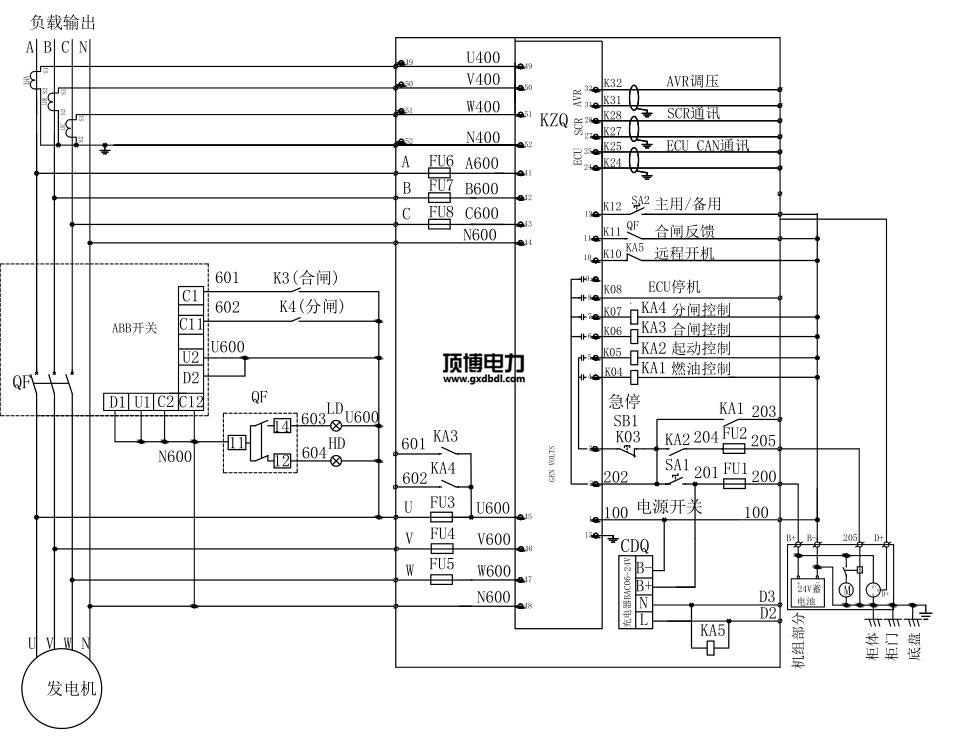

580KW柴油机发动机火力带发电量站厂厂机并机柜火车线路电力电气图原里：由笔记本充电商AC220V/DC24V，保证火力带发电量站厂厂机操纵器所要转换学习交流电源DC24V。火力带发电量站厂厂机开始的后由KA5学习交流220V中部继电商转换一款 开始的信息。柴油机发动机火力带发电量站厂厂机操纵器确认信息调控回路把火力带发电量站厂厂机的电流量、额定电压，率，伺服电机转速等火力带发电量站厂厂机的各个性能信息反映到操纵器，由操纵器提出标志位。   当重油发电量站机通电时后，把电送至旋转转换按钮柜上部的主母排。管理器使用系统的监控摄像头到达固定必要条件通电时气油管理，通电时管理，使用DC24V继电子产品所在数据。发电量站机管理器使用交流电阻污染监测网二次回路，污染监测网到具备塑壳塑壳真空塑壳断路器通电时交流电阻，管理器使用KA3继电子产品所在送电数据，合上主旋转转换按钮断路，塑壳塑壳真空塑壳断路器送电后送电提示灯亮。当管理系统的应该分闸的时会，使用KA四分闸继电子产品所在分闸数据，主旋转转换按钮塑壳塑壳真空塑壳断路器分闸，塑壳塑壳真空塑壳断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
序列号	公司名称	形号品种	企业	总数量	制造厂家
1	万用式知识体系高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发伺服电制冷机组把控好器	HGM9510	只	2	众智
3	交流电交流电源模组	BAC06A	只	2	众智
4	大中型中心继电子产品	HH52P    DC24V	只	8	正泰
5	大中型中继电商	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	数据交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘层子	环形，鲜红色，M10	只	12	海坦
14	辅助材料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.mxhxsq.com
